Плата-блок керування Doorhan PCB-SL 1.1 для автоматики SL500,SL800,SL1300,SL2100 і шлагбаума Barrier

Плата-блок керування Doorhan PCB-SL 1.1 для автоматики SL500,SL800,SL1300,SL2100 і шлагбаума Barrier

01.3. Опис клем блока керування

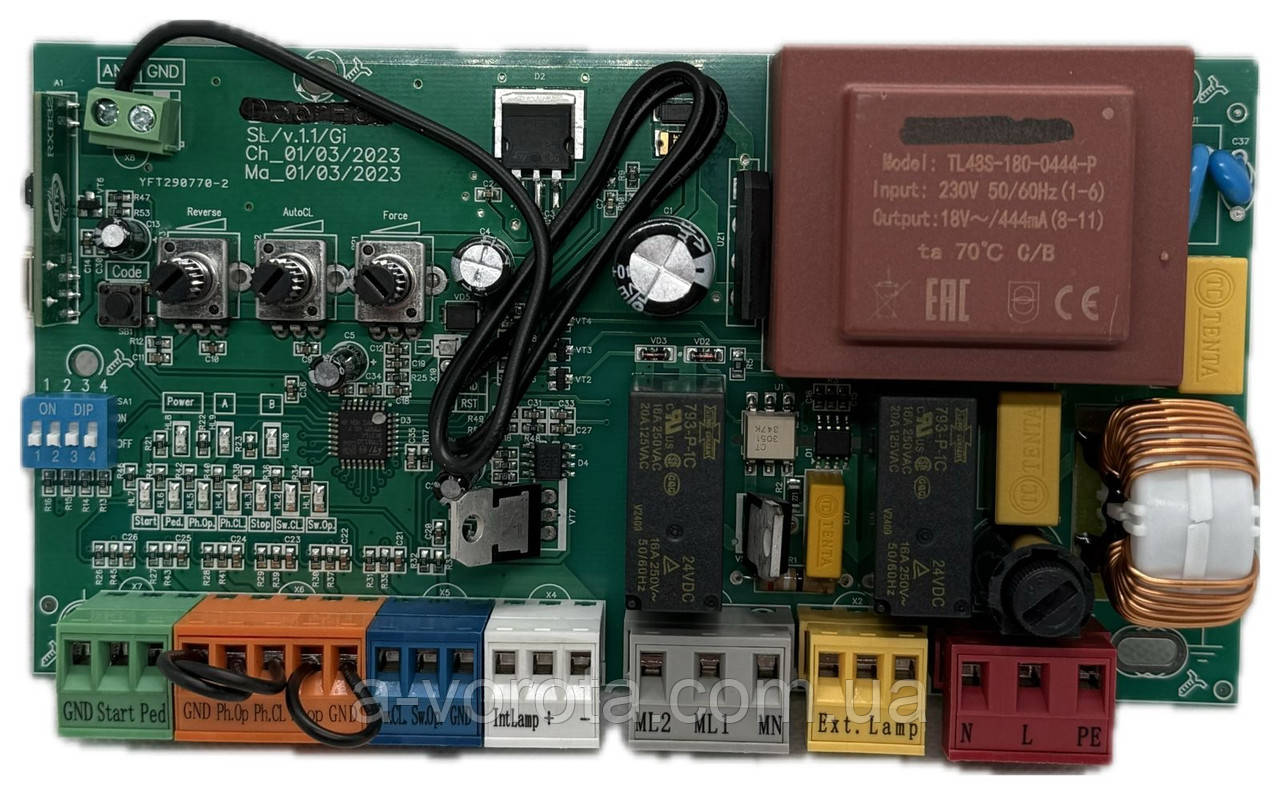

1. Роз'єми для під'єднання живлення (роз'єм J1) ~ 220 (N, L, PE) — роз'єм для під'єднання до блока напруги живлення. PE — під'єднання землі. N — живлення (нейтраль). L — живлення (фаза). 2. Роз'єми під'єднання електродвигунів (роз'єм J2) MOTOR (N, L1, L2) — роз'єм для під'єднання до блока електродвигуна. Переконайтеся в тому, що двигун під'єднаний, як показано на електросхемі. 3. Роз'єми під'єднання сигнальної лампи (роз'єм J3) LAMP — роз'єм для під'єднання сигнальної лампи 230 В, макс. 40 Вт. Працює за будь-якого руху полотна Лампа блимає з періодом 0,5-1 сек 4. Роз'єми для під'єднання аксесуарів (роз'єм J4) START — команда «Повне відкривання» (NO Замикання контактів пристрою, під'єднаного до цієї клеми, призводить до спрацьовування блока керування на повне відкривання і/або закривання воріт (точна логіка роботи залежить від положення перемикача DIP1). DIP1 — off. Виробляються команди в режимі циклу — Open-Stop-Close-Sto DIP1 — on. Виробляються команди в режимі циклу — Open-Концевий вимикач-Close (у момент руху зупинка не передбачена). Для під'єднання декількох пристроїв, потрібно нормально відкриті (NO) контакти цих пристроїв з'єднати паралельно. Ped — команда Pedestrian (шорсткий прохід) (NO) DIP2 — off. Команда Ped за DIP2-off у закритому положенні комір відкриває ворота на 1 м, у відкритому покладеному комірі закриває ворота до повного закриття. Якщо після команди Ped слідує команда Start, блок керування виробляє команду на повне закривання воріт DIP2 — on. Реалізується роздільне керування приводом, тобто команда Start відкриває ворота, Ped — закриває. Для під'єднання декількох пристроїв, потрібно нормально відкриті (NO) контакти цих пристроїв з'єднати паралельно. SW OP/SW CL — сигнали від кінцевих вимикачів крайніх положень полотна воріт. Спрацьовування (розмикання контакту) концепція SW OP/SW CL означає, що полотно воріт є в крайньому відкритому/закритому положенні та подальший рух у тому ж напрямку заборонено Photo Cl — контакти під'єднання пристроїв безпеки на закриття (NC). Спрацьовування пристроїв призводить негайному реверсивному руху полотна воріт до повного відкриття. Спрацьовування пристроїв, приєднаних цим клемам, не впливає на роботу під час відкривання воріт. Якщо ворота відкриті та датчики, під'єднані до цих клем, спрацювали, то це запобігатиме руху воріт на закривання. Для під'єднання декількох пристроїв із NC контактами потрібно контакти цих пристроїв з'єднати послідовно. УВАГА! Якщо жодні пристрої до цих клем не під'єднуються, то необхідно встановити перемичку між контактними клемами «Ph CL» і «-» (див. електросхему).

5 Електричні під 5. Photo Op — контакти під'єднання пристроїв безпеки на відкриття (NC). Дані під'єднання призначені для захисту полотна воріт під час відкриття. Спрацювання пристроїв призводить до негайної зупинки руху. Спрацьовування пристроїв, під'єднаних до цих клем, не впливає на роботу під час закриття в Якщо ворота закриті та датчики, під'єднані до цих клем, спрацювали, то це запобігатиме руху воріт. Для під'єднання декількох пристроїв з NC контактами, потрібно контактувати з цим пристроєм з'єднати послідовно УВАГА! Якщо жодні пристрої до цих клем не під'єднуються, то необхідно встановити перемичку між контактними клемами «Ph Op» і «-» (див. електросхему 6. EMRG — контакти для під'єднання пристроїв аварійної зупинки (NC). Дані під'єднання призначені для захисту полотна воріт під час зачинення та відкривання. Будь-яка логіка роботи блока керування за сигналом від цих пристроїв процесі відкриття й закриття воріт передбачає негайну зупинку руху воріт. Якщо ворота знаходять у стані спокою та датчики, під'єднані до цих клем, спрацювали, то це запобіжить будь-якому руху воріт. Для під'єднання декількох пристроїв з NC контактами, потрібно контактувати з цим пристроєм з'єднати послідовно УВАГА! Якщо жодні пристрої до цих клем не під'єднуються, то необхідно встановити перемичку між контактними клемами EMRG (див. електросхему. 7. 24 V DC — клеми виходу з трансформатора живлення 24 В постійного струму, макс. навантаження 50
