Промислові ворота

Промышленные ворота делятся на две группы:

1.Въездные-уличные (откатные-сдвижные и распашные промышленные ворота);

2.Промышленные секционные ворота и рулонные промышленные ворота(используются для закрытия проёмов большого размера и с высокой интенсивностью использования ворот)

Изготавливаются все промышленные индивидуально на заказ. В случае использования сдвижных-откатных ворот для ограничения доступа на объектах с большой интенсивностью и шириной закрываемого проема выбирается консольная балка максимального размера, а на несущую раму устанавливается дополнительная, третья, роликовая опора. Относятся к воротам дорогого ценового сегмента. Доступна масса вариантов заполнения щита ворот по индивидуальному заказу. Срок службы промышленных сдвижных-откатных ворот– до 25 лет. Опции – встраиваемая в полотно ворот калитка, автоматика, окна, электронные устройства безопасности.Используются для проемов с большой интенсивностью движения и повышенными ветровыми нагрузками, а также в тех случаях, когда установка сдвижных ворот нежелательна или технически невозможна,тогда закрывают проём распашными промышленными воротами. Для таких ворот используются стальные несущие столбы и усиленные, трехсекционные петли. Относятся к воротам дорогого ценового сегмента.Несущие алюминиевые профили усиливаются в местах крепления автоматики вставками из стального профиля,на угловых стыках профилей – усиливающими стальными накладками в местах крепления петель – массивной вставкой из экструдированного полнотелого бруса. Также доступна масса вариантов заполнения полотна ворот по индивидуальному заказу. Срок службы – до 20 лет.

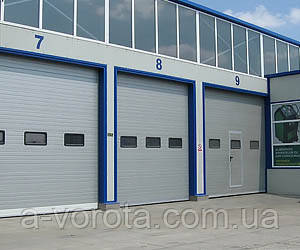

Промышленные секционные ворота(Industrial Sectional Door)
Промышленными называются ворота больших размеров и высокой интенсивности использования, а также ворота специальных конструкций, например, ангарные, складские, скоростные, панорамные промышленные ворота,а также ворота для автомоечных комплексов, складов, СТО. Типы подъема – любые. Сэндвич–панели 8 цветов и 1 варианта дизайна (стукко с зигами). Срок службы промышленных ворот – до 15 лет. Устанавливаемые опции – запирающие устройства, калитка, окна, ручной или автоматический приводы, дополнительные системы безопасности, торсионный механизм с октагональным валом. Ворота ISD 001 полностью состоят из стандартных сэндвич–панелей и применяются для герметизации и термоизоляции
помещений с большими размерами проема и высокой интенсивностью использования.
Размеры:
• ширина (B) 2000 – 8000 мм;
• высота (H) 2000 – 8000 мм;
• притолока от 150 мм;
• ресурс пружинного механизма до 100000 циклов открытия/закрытия;
• автоматизация – вальные приводы DoorHan, FAAC, GFA, AN Motors, Nice, Alutech, Gant, Hormann.
Ворота ISD 002 полностью либо частично состоят из панорамных секций. Панорамные секции изготавливаются из специализи-рованных алюминиевых профилей и остекления из светопрозрачных, устойчивых к механическим воздействиям материалов – поликарбоната и акрилового стекла. Эти материалы имеют высокую ударопрочность, а также специальное антикапельное покрытие, nисключающее запотевание стеклопакета и обеспечивают заявленное светопропускание в широком диапазоне температур. Для повышения теплосохраняющих характеристик панорамных ворот Группа компаний DoorHan разработала систему алюминиевых профилей с терморазрывами. Кроме стандартных панорамных секций с вертикальными перемычками, DoorHan предлагает также и панели со сплошным панорамным остеклением, такая конструкция улучшает обзор помещения с улицы.Полотно секционных ворот в закрытом состоянии прижато к проему изнутри внакладку. Соответственно, для обеспечения герметичности внутренняя часть проема (стена слева и справа от проема и притолока сверху) должны образовывать единую вертикальную плоскость, к которой будет прижато полотно. Расстояния слева  и справа от проема должны иметь необходимое место (не менее 120 мм) для размещения угловых стоек ворот с направляющими. В случае, если используется вальный привод, то для его размещения  потребуется не менее 400 мм. Притолока имеет минимальный размер 150 мм и определяет своей высотой возможные типы подъема, а также тип привода. Ширина проема – определяет ширину полотна ворот (фактически она B+50 мм). Высота проема определяет высоту полотна ворот (H+30 мм). Например, для цепных приводов FAAC высота проема составляет до 3700 мм, а для DoorHan Sectional-750 не более 2800мм. Глубина помещения показывает, достаточно ли места для полного открывания ворот (требуется D+500 мм и более). Также глубина помещения важна и для выбора привода, она должна быть больше длины направляющей (если привод потолочный) на 200 мм.Пружина торсионного механизма взводится таким образом (количество витков указано в инструкции и маркировке ворот), чтобы полотно ворот, если его отпустить (при расцепленном приводе), зависало в середине проема, не падая и не уезжая наверх.Для упрощения монтажа и регулировки как гаражных, так и промышленных ворот с классическими валами Группой компаний DoorHan применяются соединительные муфты с устройством регулировки натяжения троса устройства безопасности.Для секционных ворот DoorHan предусмотрены различные системы безопасности. Они делятся на 2 основные группы, механические и электронные. Механические устройства служат для страховки отказа механических систем, электронные призваны обезопасить работу автоматики. Механические системы – это устройства защиты от обрыва пружины и от обрыва троса. Устройство защиты от обрыва пружины расположено на торсионном механизме и блокирует вал, если пружина лопается. Механизм защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае разрыватроса механизм защиты останавливает ход полотна ворот, фиксируясь в направляющую. Группой компаний DoorHan разработан уникальный механизм защиты от обрыва троса для промышленных ворот, который также является устройством защиты от взлома ворот с вальным приводом методом «подваживания». Электронные системы защиты: оптосенсоры, фотоэлементы и датчик открытой калитки. Оптосенсоры используются с вальными приводами и устанавливаются в нижний уплотнитель. Они срабатывают, останавливая работу привода, если уплотнитель сталкивается с препятствием, существенно нарушающим его геометрию. Фотоэлементы устанавливаются парами перед воротами и за ними, для остановки закрывания ворот, если в проеме находится преграда. Датчик открытой калитки устанавливается на калитку и предотвращает подъем ворот, пока калитка не закрыта.
