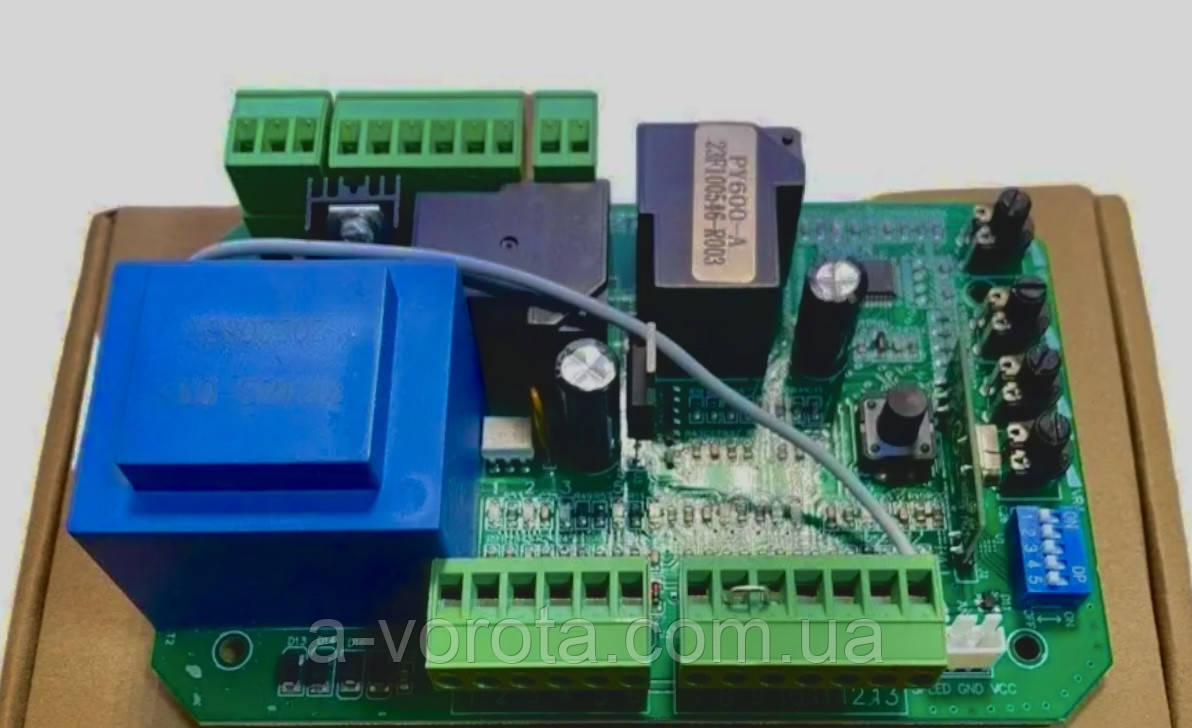

Блок керування-плата Steelon NV600, 1000, 1500 для керування автоматикою відкотних воріт

Блок керування-плата Steelon NV600, 1000, 1500 для керування автоматикою відкотних воріт

Інструкція з під'єднання:
1. Під'єднайте L і N до джерела живлення змінного струму 220 В/50 Гц; L – ”ФАЗА”, N
— "НОЛЬ", а PE — дріт уземлення.
2. Під'єднайте лампу до "LAMP L" і "LAMP N"; напруга: змінний струм 220В/50 Гц.
3. Під'єднайте дріт двигуна REV до "MOT2", під'єднайте дріт двигуна FWD до "MOT1", а
загальний дріт — до "MOTCOM".
4. Під'єднайте дріт конденсатора до "MOTCAP".
J2 термінал (у разі неправильного під'єднання термінал видає діагностичну помилку)
Роз'єм 1. Кнопка керування закриттю воріт "CLOSE" (N.O.)
Роз'єм 2. Кнопка керування відкриванням воріт "OPEN" (N.O.)
Роз'єм 3. Кнопка зупинки керування STOP (N.O.)
Роз'єм 4. Загальний кнопковий вхід "GND" ("-”)
Роз'єм 5. Кнопка покрокового керування "OPEN/STOP/CLOSE/STOP" (N.O.)
Роз'єм 6. Кнопка керування режимом Калитка (N.O.)
Якщо натиснути кнопку ворота, відкриються на 1 метр, що призначене тільки для пішоходів.
11
J5 термінал (у разі неправильного під'єднання термінал видає діагностичну помилку)
Роз'єм 7. Живлення для аксесуарів: +12 В постійного струму, Максимальний електричний
ток ≤ 100 мА
Роз'єм 8. Вхід для фотоелементів (N.C.). Поставте перемичку з терміналом 9 (GND), якщо
фотоелементи не використовують.
Роз'єм 9. Загальний вхід аксесуарів "GND" ("-”)
Роз'єм 10. Вхід для індукційної петлі (N.O.)
Під час зачиняння воріт, щойно індукційна петля виявить транспортний засіб, ворота відразу
відкриються; коли транспортний засіб проїде, ворота закриються автоматично. Коли ворота в
встановленому стані, він зберігається у разі виявлення транспортних засобів; після проїзду автомобіля
ворота автоматично зачиняються.
У цій функції індукційної петлі в користувача є можливість автоматично закрити ворота.
Через 12 секунд після проїзду транспортного засобу. Для цього потрібно увімкнути
DIP-перемикач 4 на перемикачі плати керування
Роз'єм 11. Вхід для кінцевого вимикача "ЗАКРИТО" (N.С.)
Роз'єм 12. Загальний вхід для кінцевих вимикачів GND
Роз'єм 13. Вхід для кінцевого вимикача "ОТРИТО" (N.С.)
Настроювання функцій
Функціональні параметри плати керування можна регулювати за допомогою потенціометра та
двопозиційного DIP-перемикача
