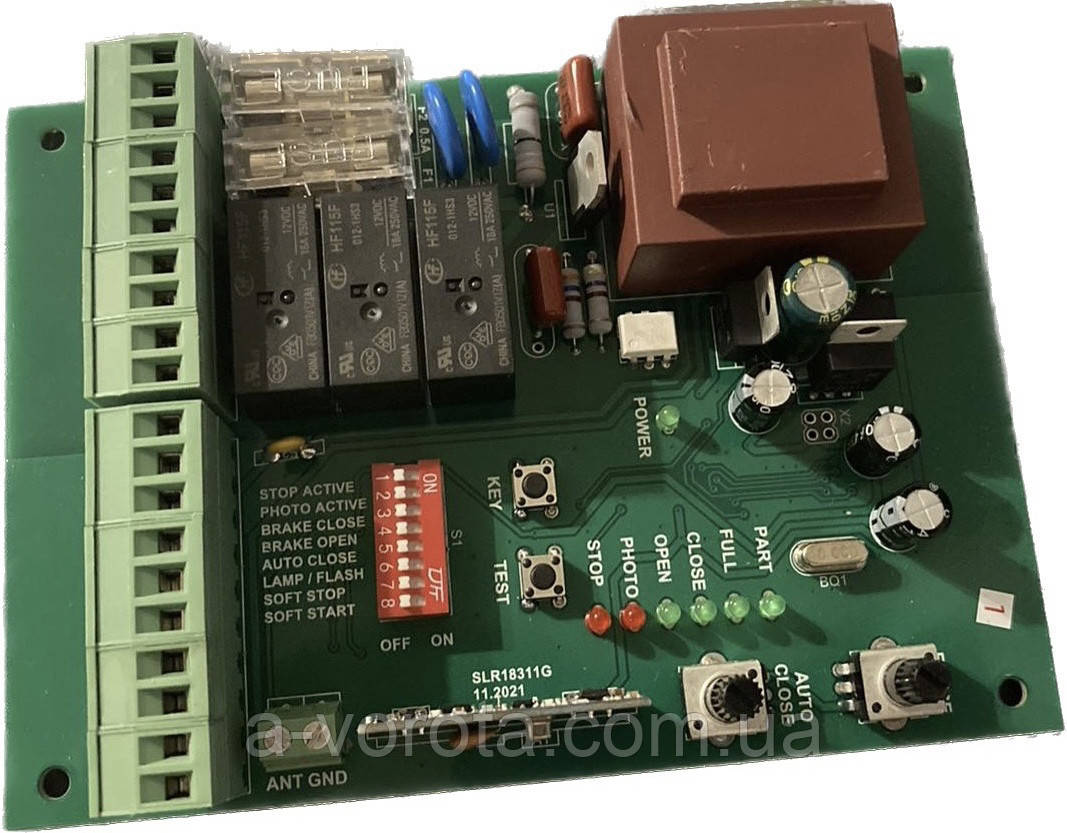

Плата-блок керування Miller Technics1000, 800 для приводу відкатних воріт контролер-модуль

Плата-блок керування Miller Technics mt1000, mt800 для приводу відкатних воріт контролер-модуль:

Сумісний із приводом Miller Technics mt1000, mt800 та іншими відкотними приводами з живленням 220 В.

 Встановлення часу роботи

 Після завершення монтажу та електричних з'єднань увімкніть живлення і потримайте кнопку "P1" утримайте понад 3 секунди. Комір виконує цикл відкривання — зупиняючись за кінцевими вимикачами, унаслідок чого час роботи буде загаданий.Якщо в системі не передбачені кінцеві вимикачі (робота за часом, не для відкатних воріт) Ви можете повторно натискати кнопку "P1", коли ворота будуть доходити до кінцевих положень. Після налаштування часу виставте dip3 і dip4. Вмикання цих вимикачів дає змогу уповільнення і плавний старт відповідно.
 3.4 Встановлення часу автоматичного закриття  У разі встановленого мотора потримайте кнопку "P2" утримуйте понад 3 секунди. Світлодіод "LD2" загориться й почнеться відлік часу. Після закінчення необхідного часу натисніть "P2" основи, світлодіод "LD2 згасне, а час автозакривання буде записано в пам'ять. Для увімкнення режиму автозакривання увімкніть dip1.
 3.5 Встановлення датчика виявлення перешкод  Встановіть перемичку J4 у положення ON. За допомогою VR2 треба налаштувати чутливість так, щоб реверс не спрацьовував мимовільно (споживає зменшувати чутливість) і щоб ворота мали достатню чутливість до малої перешкоди. Водночас важливо розуміти, що датчик реагує тільки на раптове збільшення навантаження, а не на його величину. Тобто, наприклад, під час заклинювання комір датчик не має спрацьовувати, оскільки збільшення навантаження не було — вона максимальна з моменту початку циклу. У разі зміни пори року, можливо, потрібно додаткове настроювання датчика перешкод. Для вимкнення виявлення перешкод треба встановити перемичку J4 у положення Off.
3.6 Встановлення DIP перемикачів режимів роботи  Встановлення частково описане вище, (см. п. 3.3, 3.4) Вам залишилося виставити тільки dip2. За вимкненого dip2 ворота працюють «відкрити — стоп — закрити». Якщо dip2 увімкнути, то під час натискання на кнопку однокнопкового керування або брелок, під час зачиняння коміра відразу піде в протилежну сторону, а під час відкривання натискання на кнопку O, що обертається.
 3.7 Встановлення додаткових брелоків  У блоці керування є вбудоване одноканальне радіокерування. У комплекті постачається два брелоки. Кнопка 1 брелока відкриває й закриває ворота. Під час руху воріт працює як стоп, якщо цей режим не змінений перемикачем dip2. (См. вище.) Якщо Вам необхідно використовувати додаткові брелки, потрібно натиснути на ту кнопку брелока, якою Ви користуватиметеся, і, не відпускаючи її натиснути й відразу  відпустити кнопку S1. Подвійне миготіння світлодіода LD1 показує, що код збережений, кнопку пульта можна відпустити. Отже, можна записати до 25 брелоків. Можна робити й навпаки, (здування натискати S1, а потім брелок), але водночас є ймовірність записати в пам'ять сторонній код. Річ у тім, що приймач сприймає кілька кодувань серійно випущених мікросхем фірм Microchip і Princeton technology, які можуть використовуватися іншими виробниками електроніки.   Можна використовувати й брелки від DC блоків керування шлагбаумів. Водночас записувати треба тільки один брелок, а на інших виставити мікроперемикачі в те саме положення, що й на записаному брелоку. Водночас використовується тільки одна кнопка, друга може керувати, наприклад, іншим шлагбаумом. Кількість таких брелоків необмежена. Допускається також запам'ятовувати подвійні  і потрійні натискання кнопок. Брелки від AC блоків шлагбаумів виробництва BaiSheng ®, такі ж або підходять до стельових приводів за частотою та кодуванням сигналу. Під час застосування брелоків інших фірм потрібен відповідний зовнішній приймач.
 3.8 Видалення всіх брелоків  Для видалення всіх кодів потрібно натиснути кнопку S2 і тримати її доти, поки згасне світлодіод  LD1.
 3.9  Під'єднання фотоелементів   Фотоелементи під'єднуються, як показано в П. 3.2. Перемичку Foto — Gnd, встановленої в стадії постачання, треба видалити. Під'єднання трипрохідних фотоелементів (тобто таких, у яких "-" живлення і загальний провід виконавчого контакту об'єднані в один дріт) не передбачено.  У жодному разі не можна з'єднувати будь-яку з клем  ~24 В із ланцюгом Gnd, це призведе до ламання плати.   3.10  Приєднання маячка   Маячок під'єднуються, як показано в п. 3.2. Треба використовувати маячок без переривача, розрахований на 220 В (лампа в кольоровому плафоні). Плата сама формує переривання напруги, у разі відкривання частота вдвічі нижча.
 3.12 Заземлення   Клемa заземлення не приєднана всередині плати, вона використовується для з'єднання корпусу мотора (зелений із жовтою смугою дріт) з дротом захисного заземлення, що надходить від електрощита.

Замовляйте плату-блок керування Miller Technics MT1000, MT800 для автоматики відкатних воріт на сайті компанії всього в кілька кліків!
