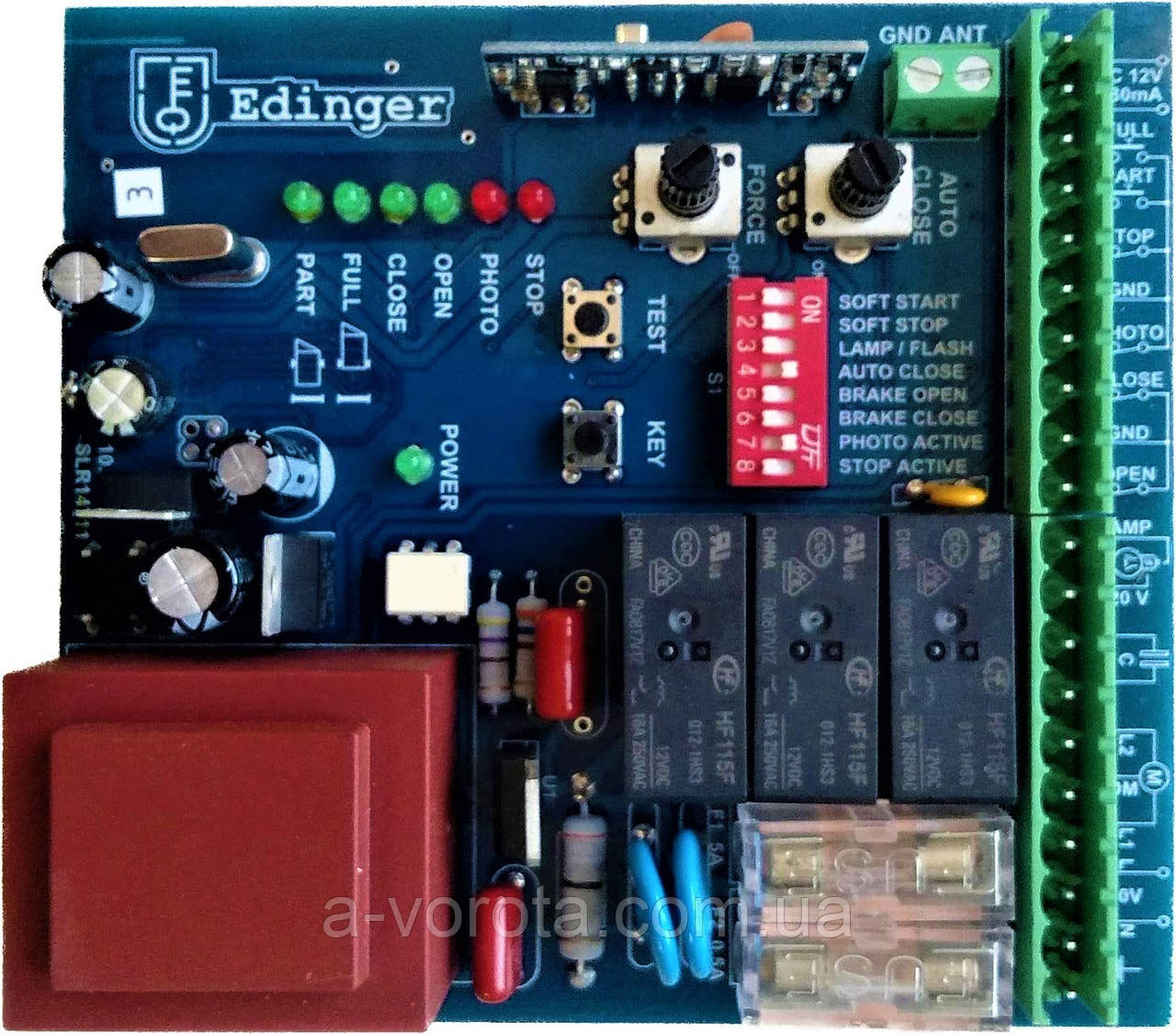

До основної плати керування під'єднують привод, сигнальну лампу, фотоелементи, зовнішню кнопку, GSM-модуль, антену, а також здійснюється основне настроювання системи. Клеми "L" і "N" — це клеми для під'єднання живлення мережі 220 В, де "L" — це фаза, а "N" — це "нуль".

  ПІД'ЄДНАННЯ ДВІГАЛЮ І КОНДЕНСАТОРА

Клеми COM, L1 і L2 необхідні для під'єднання двигуна приводу (Рис. 1), де COM — це загальний дріт, а L1 і L2 — це 1-я і 2 обмотки двигуна. Для під'єднання використовують дріт на 3 жили з поперечним перерізом 1,5 см2 (3-я жила для уземлення). Чи правильно під'єднаний привод? Виставляємо ворота в напіввідкрите положення. Перезавантажуємо живлення на платі. Натискаємо кнопку пульта для запуску системи. Комір має почати відкриватися. Якщо вони закриваються, потрібно замінити місцями під'єднання дротів "L1" і "L2" на клемнику. Конденсатор під'єднуємо до клеми "C". Якщо конденсатор не під'єднати, буде чути дзижчання мотора, але вал двигуна водночас не обертатиметься

Повне відкривання воріт (FULL) Одноразово короткочасно натискаємо клавішу «KEY» на платі керування (Рис. 7). Після цього засвітиться світлодіод "FULL" (Рис. 8. Далі натискаємо необхідну клавішу на пульті та тримаємо 3 секунди. Тепер пульт записаний у режимі повного відкриття.

Частково відкривання воріт (PART) Двічі короткочасно натискаємо кнопку "KEY" на платі керування. Після цього спалахне світлодіод «PART» (мал. 8. Потім натискаємо іншу кнопку на пульті та тримаємо 3 секунди. Тепер пульт записаний у частковому режимі відкривання. Для очищення пам'яті плати приймача від пультів утримуйте кнопку "KEY" упродовж 10 секунд. Тепер пробний запуск. Для початку потрібно розблокувати привод, встановити вручну ворота в середнє положення та знову заблокувати. Перезавантажити живлення плати керування автоматики. Натискаємо кнопку на пульті для відкривання воріт. Якщо під час першого пуску ворота почали відкриватися, то з'єднання зроблене правильно. Інакше, якщо ворота почали закриватися, потрібно змінити місцями під'єднання дротів двигуна на клемах «L1» і «L2».
ОБУХОВЛЕННЯ СИСТЕМИ
Перед навчанням системи переконайтеся, що під'єднання двигуна та встановлення магнітів вироблені правильно, ворота закриті, а привод переведений в автоматичний стан (заблокований), всі перемикачі DIP вимкнені. Цей процес необхідний для правильної роботи автоматики. Щоб запустити процес навчання, потрібно клавішу TEST натиснути й утримувати 5 секунд, коли ворота почнуть рухатися, клавішу необхідно відпустити. Після чого ворота мають самі повністю відкритися й відразу ж закритися. Навчання завершене.
DIP — перемикачі
Ці перемикачі слугують для активації різних режимів роботи системи.
«SOFT START» — м'який старт; «SOFT STOP» — м'яка зупинка; «LAMP/FLASH» — постійне світіння лампи/спашки; «AUTO CLOSE» — автоматичне закриття; «BRAKE OPEN» — ел. гальма під час відкриття; «BRAKE CLOSE» — ел. гальма під час закриття; «PHOTO ACTIVE» — вмик/вимк фотоелемент; «STOP ACTIVE» — вмик./вимк. фотоелемент.
  НАСТРІЙКА ПОТУЖНОСТІ, ЧАСУ АВТОЗАКРИТТЯ
 Кожен регулятор (Рис. 9) має мінімальне та максимальне значення настроювання.
 «FORCE» — регулятор зусилля, що подається на електродвигун.
 «AUTO CLOSE» — настроювання часу автоматичного закриття воріт.
