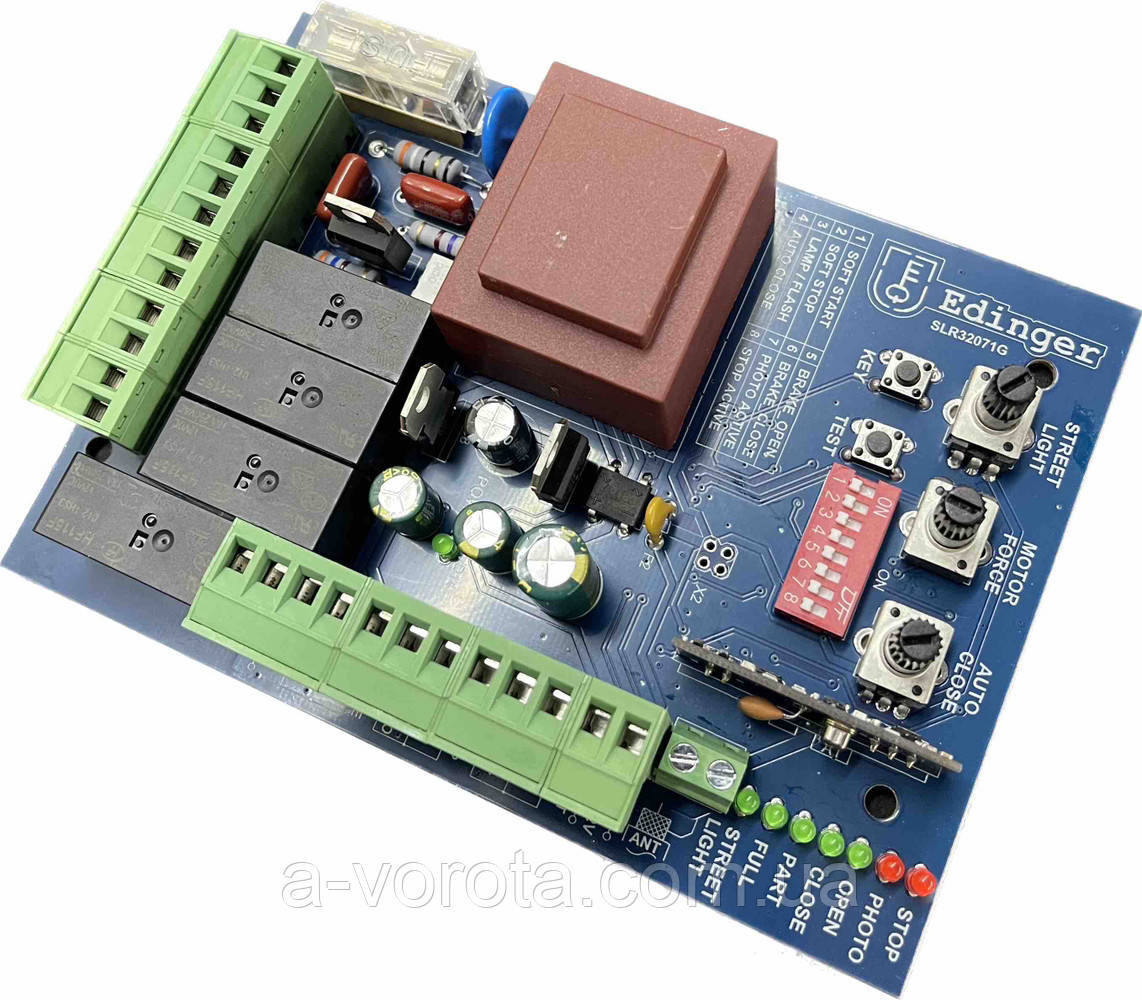

Плата-блок керування Edinger для автоматики i10, i12 відкатних-сувних воріт контролер-модуль

Плата-блок керування Edinger для автоматики I10, I12,  відкотних-сувних воріт контролер-модуль

Підходить для відкатних приводів Edinger i10, i12 та інших двигунів із живленням 220 В.

Перед навчанням системи переконайтеся, що під'єднання двигуна та встановлення магнітів здійснені правильно, ворота закриті, а привод переведений в автоматичний стан (заблокований), всі DIP перемикачі вимкнені. Цей процес необхідний для правильної роботи автоматики. Щоб запустити процес навчання, потрібно клавішу TEST натиснути й утримувати 5 секунд, коли ворота почнуть рухатися, клавішу необхідно відпустити. Після чого ворота мають самі повністю відкритися й відразу ж закритися. Навчання завершене. DIP — перемикачі

Ці перемикачі слугують для активації різних режимів роботи системи.

«SOFT START» — м'який старт; «SOFT STOP» — м'яка зупинка; «LAMP/FLASH» — постійне світіння лампи/спашки; «AUTO CLOSE» — автоматичне закриття; «BRAKE OPEN» — ел. гальма під час відкриття; «BRAKE CLOSE» — ел. гальма під час закриття; «PHOTO ACTIVE» — вмик/вимк фотоелемент; «STOP ACTIVE» — вмик./вимк. фотоелемент.

НАСТРІЙКА ПОТУЖНОСТІ, ЧАСУ АВТОЗАКРИТТЯ

Кожен регулятор має мінімальне (ліве) і максимальне (праве) значення настроювання.

«FORCE» — регулятор зусилля, що подається на електродвигун.

«AUTO CLOSE» — настроювання часу автоматичного закриття воріт
