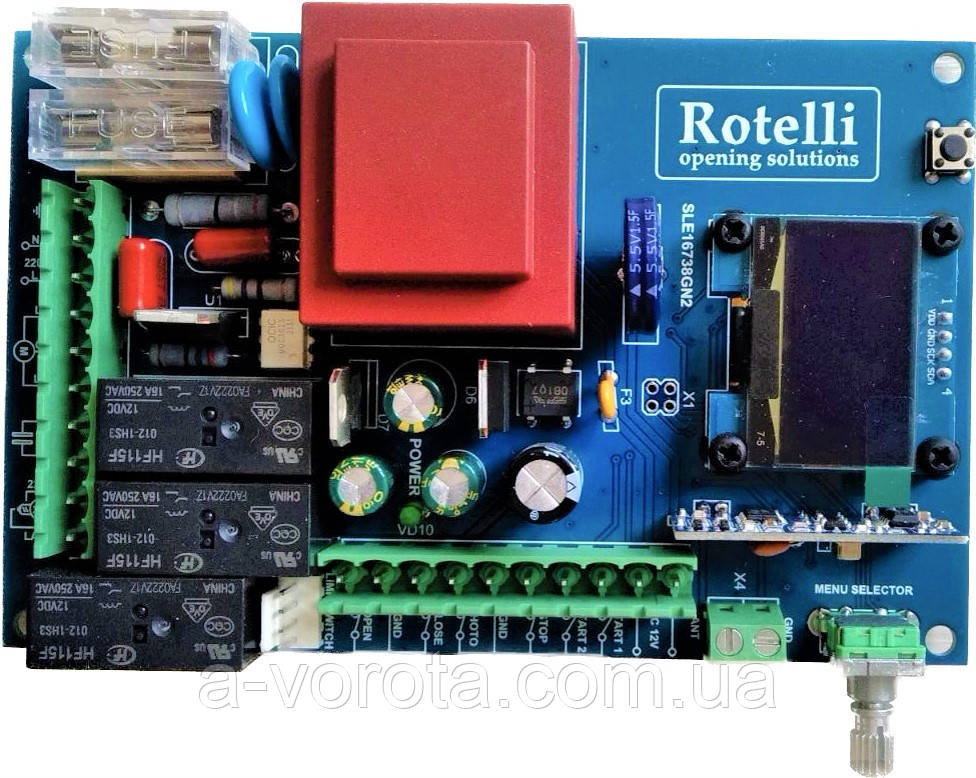

Плата блок керування Rotelli sl500, sl1100, sl1300, sl2000 для автоматики відкатних-сувних воріт-модуль

Плата блок керування Rotelli sl500, sl1100, sl1300, sl2000 для автоматики відкатних-сувних воріт-модуль:

Сумісний із приводами розсувної-відкотної автоматики Rotelli sl500, sl1100, sl1300, sl2000 та іншими електромоторами відкатної-сувної автоматики воріт із живленням 220 В.

Перед під'єднанням зніміть клемні колодки та уважно вивчіть місця під'єднань плати. Під'єднання електроживлення 220 В. L-фаза N-ноль Під'єднання сигнальної лампи-Lamp і N. L1, COM, L2-під'єднання електропривода та пускового конденсатора. Під'єднання фотоелементів і зовнішнього керування через кнопку. ITALIANO 15 vA-живлення для фотоелементів, що передає та приймає. OP COM CL-під'єднання герконового кінцевого датчика. Photo, COM-під'єднання сигналу з фотоелементом, що приймає. Інша клема Photo слугує для під'єднань ще однієї пари захисних фотоелементів. Перемичка залишається без них. Якщо захисні фотоелементи не входять до системи, то залишаються перемички. За потреби керування системою з кнопки використовуються клеми Start і COM ITALIANO ДИП перемикачі. Переведення перемикача вгору (ON) увімкнення функції, вниз-вимкнення функції. 1 перемикач-вмикання функції автозакриття 2 перемикач-ввімкнення функції уповільнення у разі зупинки 3 перемикач-вмикання функції плавного пуску. Настроювання параметрів роботи привода. Параметри роботи системи виставляються за допомогою мікрорегуляторів під викрутку з тонким жалом. Будьте обережні.

Force регулювання потужності привода Auto-регулювання часу автозакриття. Вмикається ДІП перемикачем 1 (ON) вгору. Мінімальне значення ( провернутися вкрай вліво) — 30 секунд Максимальне (прогорнути вкрай вправо) — 100 секунд. Time-час роботи привода. Мінімальне значення ( провернутися вкрай вліво) — 15 секунд Максимальне (прогорнути вкрай вправо) — 60 секунд. Потрібний час настроюється за місцем експлуатації.

Регулювання чужості привода. Регулятором VR1 виставляється Чутливість приводу на перешкоду. Під час настроювання ворота впершись у перешкоду зупиняються і відпрацьовують назад. ITALIANO Загальні рекомендовані. Під час налагодження плати рекомендуємо перевести ДБЖ перемикачі вниз (вимкнено) а всі мікрорегулятори в крайнє праве положення. Після прописати пульти та з них відкрити стулку воріт. Визначивши час відквартування вашої стулки з пульта регулятором Time виставте такий самий час самостійної роботи приводу. Під самостійною мається на увазі робота привода без магнітних обмежувачів (концевиків). Водночас привод відпрацює виставлений час і вимкнеться.

Замовте плату блок керування Rotelli sl500, sl1000 для автоматики відкатних-сувних воріт-модуль на сайті A-VOROTA всього в кілька кліків!
