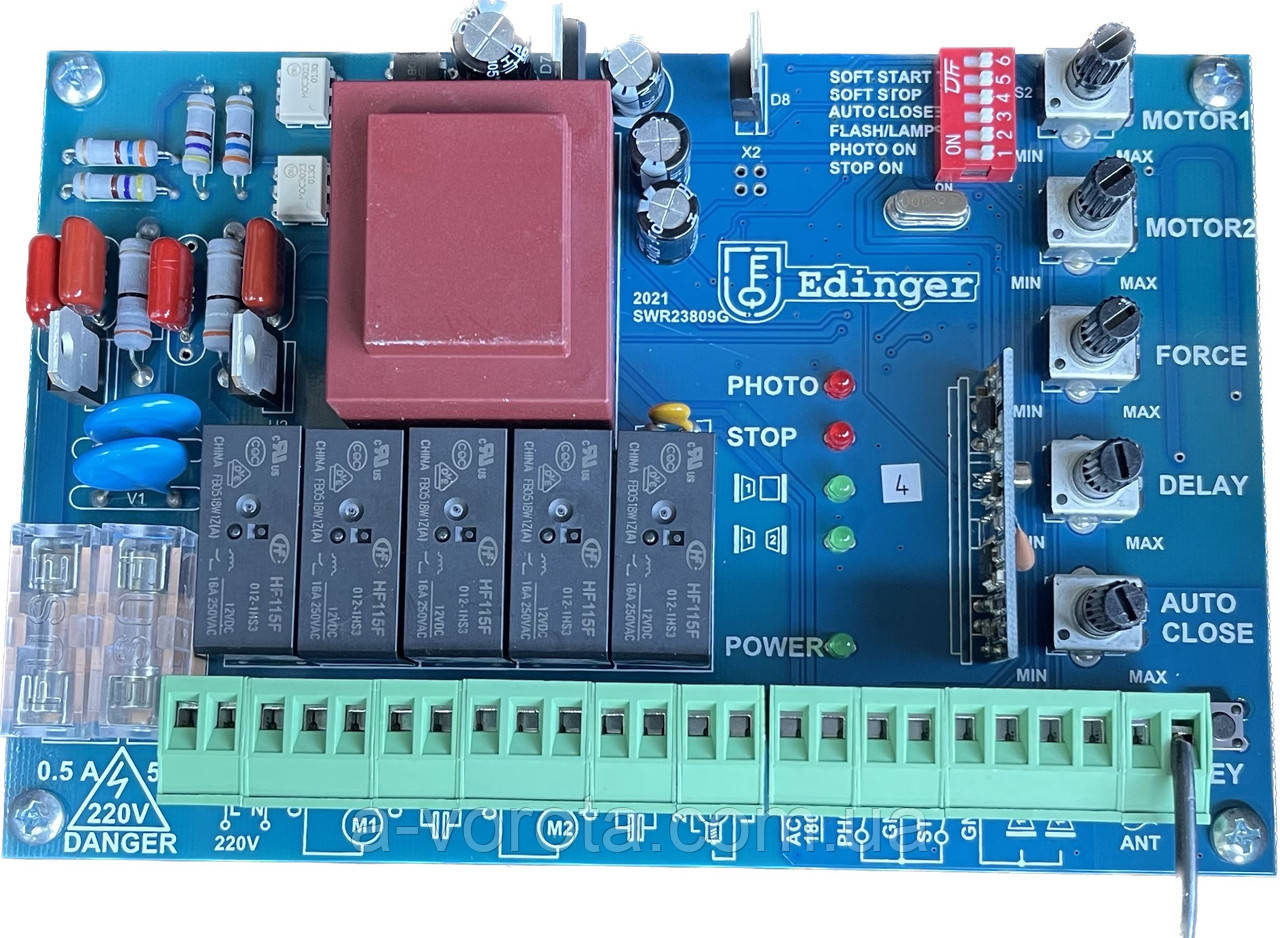

Плата-блок керування Edinger E4,E5,E6 автоматики двостулкових воріт-модуль:
Сумісний із приводами Edinger E5, Edinger E6, Edinger E4 та інші приводи з живленням 220 В.
Тепер пробний запуск. Для початку потрібно розблокувати привод, встановити вручну ворота в середнє положення та знову заблокувати. Перезавантажте живлення. Натискаємо кнопку на пульті для відкривання воріт. Якщо під час першого пуску ворота почали відкриватися, то з'єднання зроблене правильно. Інакше, якщо ворота почали закриватися, потрібно змінити під'єднання дротів місцями обох двигунів на клемах «OPEN» і «CLOSE».
DIP — перемикачі
Ці перемикачі активують різні режими роботи системи. «SOFT START» — м'який старт; «SOFT STOP» — м'яка зупинка; «AUTO CLOSE» — автоматичне закриття; «FLASH/LAMP» — спалах/постійне світіння лампи; «PHOTO ON» — вмик. фотоелементи; "STOP ON" — вмик. фотоелементи;
НАСТРІЙКА ЧАСУ РОБОТИ, ПОТУЖНОСТІ, ЗАТРИМАННЯ, ЧАС АВТОЗАКРИТТТЯ
Кожен регулятор має мінімальне (ліве) і максимальне (праве) значення настроювання. Регулятори MOTOR1 і MOTOR2 слугують для настроювання часу роботи 1-го і 2 двигунів. Відповідно змінюватиметься і кут відкривання воріт. Під час настроювання часу потрібно, щоб DIP-перемикачі "SOFT START", "SOFT STOP", "AUTO CLOSE", "PHOTO ON", "STOP ON" були вимкнені. Після налаштування часу можна ввімкнути додаткові режими перемикачами DIP. Якщо активувати режими "SOFT START", "SOFT STOP", то час роботи двигунів потрібно скоригувати. «FORCE» — регулятор зусилля, що подається на двигуни. "DELAY" — час затримки другої половинки воріт після старту першої. "AUTO CLOSE" — настроювання часу автоматичного закриття воріт.
Замовте Плата-блок керування Edinger E4,E5,E6 Автоматики двостулкових воріт на сайті A-VOROTA всього в кілька кліків!
Основні | |
---|---|
Виробник | EDINGER |
Країна виробник | Китай |
Призначення автоматики | Для розпашних воріт |
Напруга живлення | 220 В |
Призначення | Для розпашних воріт |
Тип | Блок управління |
Користувальницькі характеристики | |
Клас захисту IP | IP54 |
Потужність, Вт | 400 |
Робоча температура, С | -25+70 |
Підходить для | Edinger E5 E6 та інших приводів із живленням 220 В |
Харчування двигуна, В | 220 В |
