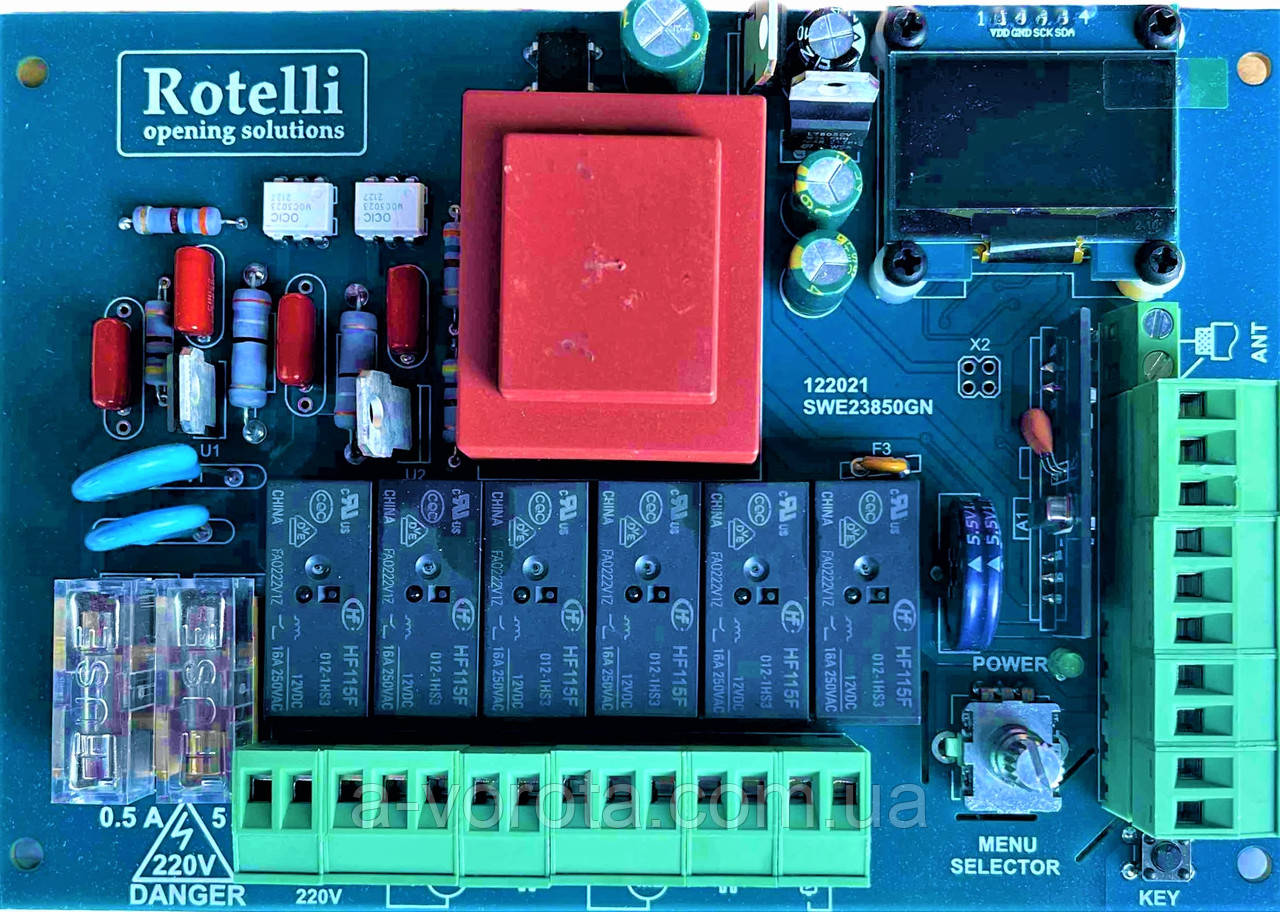

Плата-блок керування Rotelli 244-MT440,640,404,604 для автоматики двостулкових воріт

Плата-блок керування Rotelli 244-MT440,640,404,604 для автоматики двостулкових воріт використовується для всієї лінійки двостулкової автоматики Rotelli:

Сумісний із приводами двостулкової автоматики Rotelli MT440,640,404,604 та іншими електромоторами двостулкової автоматики воріт із живленням 220 В.

Плата керування Rotelli SG244 MT400/MT440 для одного або двох приводів воріт. Живлення блока керування Ротеллі МТ 400, 440 — 230V однофазне. Електроживлення приводів — 230 В. Плата керування Rotelli SG244 для приводів MT400/MT440/MT540/MT640 може роздільно керувати як одним, так і двома двостулковими електромоторами воріт.

Відкриття двох половинок Одноразово короткочасно натискаємо кнопку «KEY» на платі управління (Рис. 6). Після цього на екрані з'явиться напис «Режим Ворота». Далі натискаємо необхідну кнопку на пульті та тримаємо натиснутою 2 секунди. Тепер пульт записано в режимі для 2-х половинок.  Відкриття однієї половинки Двічі короткочасно натискаємо кнопку «KEY» на платі управління. Після чого на екрані з'явиться напис "Режим Хвіртка". Далі натискаємо будь-яку іншу кнопку на пульті та тримаємо натиснутою 2 секунди. Тепер пульт записано в режимі для 1-ї половинки. Для очищення пам'яті плати приймача від пультів потрібно вибрати пункт меню "Список пультів". Потім вибираємо зі списку потрібний «Пульт номер 0,1, 2…» та пункт «Видалити».
ПЛАН НАЛАШТУВАННЯ СИСТЕМИ :
1. Перезавантажуємо живлення автоматики.

2. Розблокувати приводи. Виставити ворота під кутом 45 градусів. Заблокувати приводи.

3. Натискаємо пульт для запуску системи.

4. Якщо ворота відкриваються і стартують у правильному порядку, то підключення зроблено правильно.

5. Якщо один із двох приводів (або обидва приводи) починають закривати ворота, то на ньому потрібно поміняти місцями підключення проводів на контактах «OPEN» та «CLOSE».

6. Якщо ворота починають відчинятися, але стартують у неправильному порядку, то потрібно поміняти клемники моторів місцями.

7. Налаштування часу відкривання воріт. Зачиняємо ворота. Перезавантажуємо живлення. У пунктах меню «Мотор 1» та «Мотор 2» виставляємо час 10 секунд (для проби). Натискаємо кнопку пульта для запуску системи. Ворота відчиняються.    Якщо ворота відкрилися на недостатній кут, ворота необхідно закрити і змінити час до потрібного результату.

У комплекті немає боксу плати та конденсаторів!

Замовляйте плату-блок керування Rotelli 244-MT400,600 для автоматики двостулкових воріт на сайті компанії A-VOROTA всього в кілька кліків!
